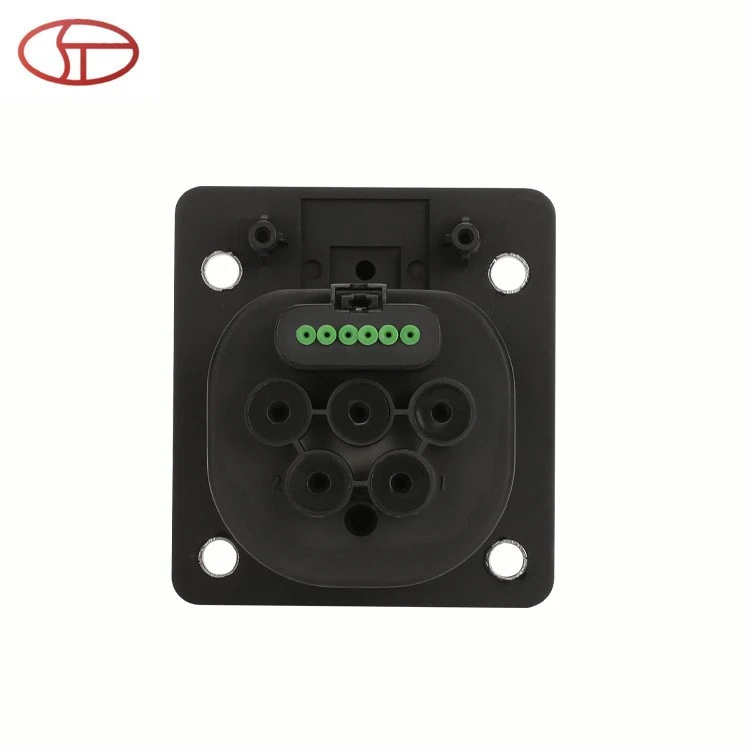

Tip GB AC polnilni vhod

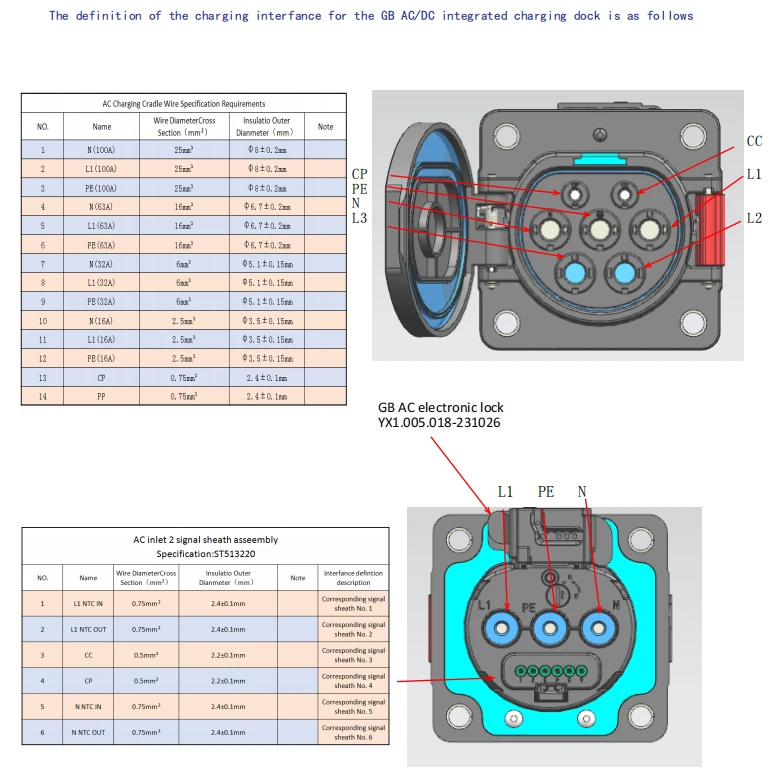

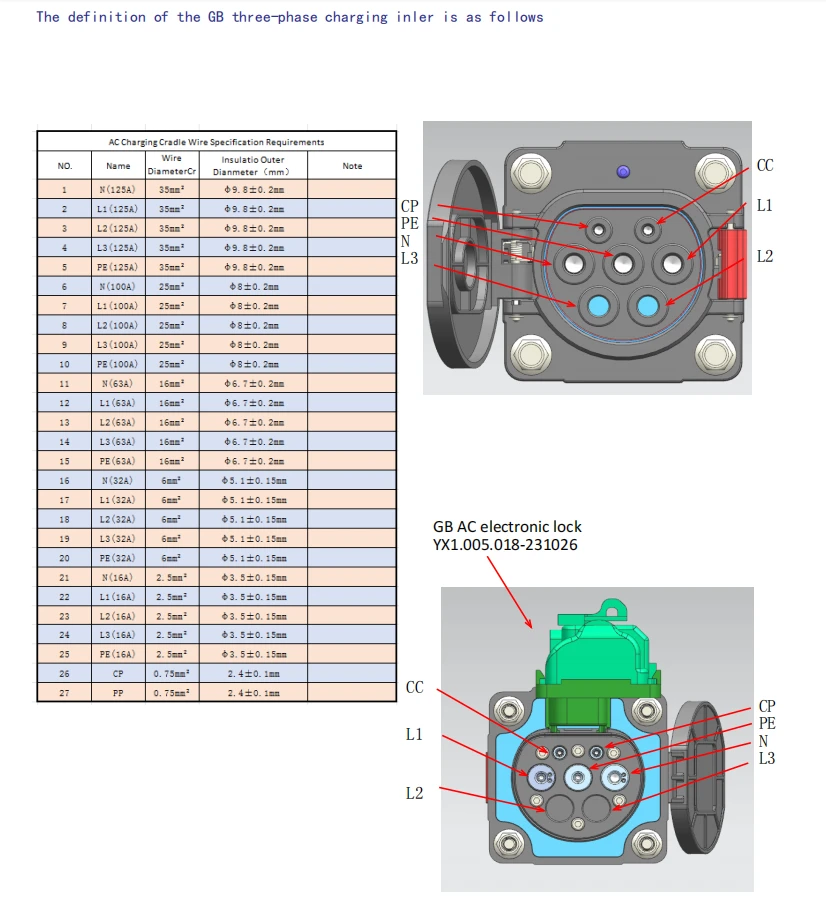

Vhod za izmenični tok tipa GB je polnilni vmesnik za izmenični tok-na strani vozila, razvit v skladu s kitajskim nacionalnim standardom GB/T 20234.2. Zasnovan je kot standardizirana polnilna vtičnica za električna vozila na kitajskem trgu, predvsem pa podpira eno-fazno in tri-fazno polnjenje z izmeničnim tokom v tipičnih stanovanjskih in javnih scenarijih polnjenja. Vmesnik sprejme definirano več-pozicijo za napajanje, zaščitno ozemljitev in krmilno signalizacijo, ki služi kot osnovna in obvezna vstopna točka za polnjenje z izmeničnim tokom za GB-standardne platforme EV.

Naša družina izdelkov tipa GB AC trenutno vključuje dve generaciji za reševanje različnih električnih in proizvodnih zahtev.

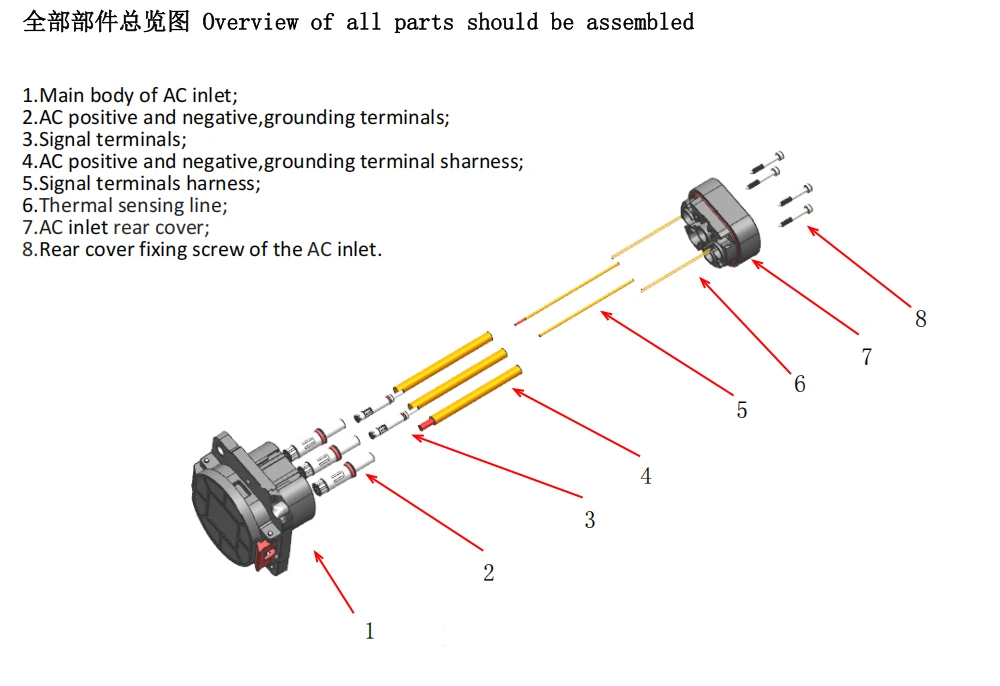

Zasnova prve-generacije uporablja strojno obdelane napajalne sponke in podpira širok razpon izmeničnega toka od 16 A do 125 A. V tej konfiguraciji se signalne linije in linije za zaznavanje temperature zaključijo neodvisno, kar ima za posledico ločeno ožičenje na zadnji-strani za močnostna in pomožna vezja, kot je običajno vidno pri običajnih izvedbah vhodov za izmenični tok GB.

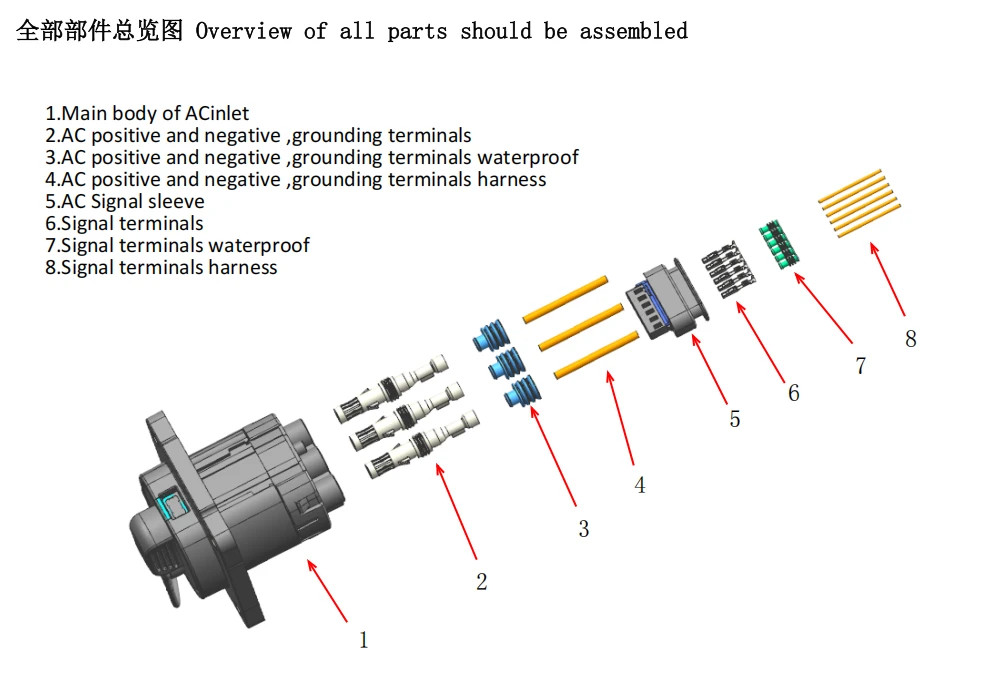

Zasnova druge -generacije uporablja žigosane napajalne terminale, ki podpirajo nazivne vrednosti izmeničnega toka od 16 A do 32 A, in uvaja modularni zadnji vmesnik, ki združuje linije za zaznavanje signala in temperature v enotno strukturo. Ta integrirana zasnova bistveno poenostavi obdelavo kabelskega snopa, izboljša učinkovitost sestavljanja in zmanjša zapletenost ožičenja, zaradi česar je primernejša za veliko-serijsko proizvodnjo in poenostavljeno integracijo vozil.
